產品概述

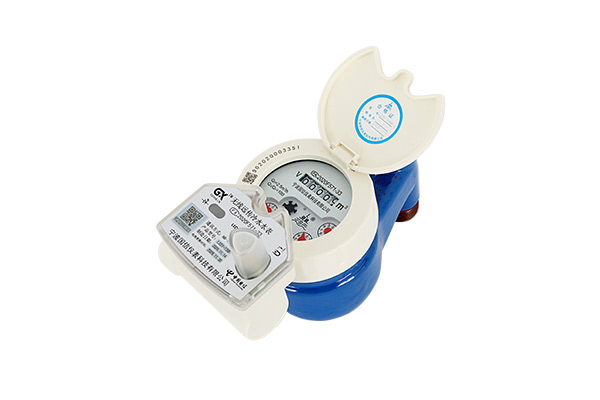

　　LoRa無線遠傳水表采用LoRa調制技術通過無線收發數據，是一款功耗超低、性能超強、傳輸距離超遠的無線遠傳水表，射頻芯片基于擴頻跳頻技術，具有高抗干擾、高可靠性的特點，在穩定性、抗干擾能力及接收靈敏度方面都大大超越了傳統的GFSK調試方式。

關鍵技術

　　●擴頻調制解調技術；

　　●接收靈敏度優于-130dBm；

　　●支持我國、歐盟和美國免牌照頻段；

　　●智能分址喚醒技術，功耗與抄表速度的完美融合；

　　●支持9級中繼，大大拓展通訊距離，通訊更穩定可靠；

　　●終端設備具有中繼功能，同時配備專用中繼器，方便現場布署，節約成本；

　　●采用透明傳輸和打包上傳相結合的方式，支持多種不同類型設備的接入，可擴展實現四表集抄等方案，擴展能力強；

　　●采集器(網關)及終端設備均支持遠程升級，解決后顧之優；

　　●支持信道切換，解決信道干擾問題；

　　●遠程管理平臺采用B/S構架，方便用戶操作，支持大規模的設備接入服務。

功能特點

　　1.精確計量，防磁干擾

　　在檢測脈沖信號時進行防抖處理，可有效避免因外界干擾造成的誤計量，提高了計量準確度;同時還具有脈沖信號異常檢測功能，可檢測出單個干簧管故障和強磁干擾，并記錄異常狀態;可通過軟件讀取信息數據判斷用戶是否存在竊水行為;磁干擾時主動關閉閥門，干擾消失后恢復閥門狀態，嚴防用戶竊水。

　　2.低功耗數據通訊

　　通過無線和采集器或手持器進行通訊，當沒有進行數據通訊時，自動進入低功耗狀態，降低耗電量。

　　3.閥門控制

　　具備閥門驅動功能，具有堵轉檢測和異常處理功能。當閥門堵轉時會進行保護處理，并記錄異常狀態，在執行抄表操作時上報異常;可有效防止因閥門故障而導致硬件損壞或電量消耗，提醒管理人員進行排查維護;支持自動閥門控制和系統遠程閥門控制，可以實現預付費等相關管理和收費功能，為水務部門收費模式提供多樣選擇。

　　4.閥門防銹

　　根據設定的定期開關閥周期，自動執行開關閥動作，防止閥門因長時間不動作而出現銹死問題，減少水表維護成本，提高閥門使用壽命。

　　5.實時時鐘

　　內部集成實時時鐘功能，計時精度高。并可通過遠程上位機軟件系統進行遠程校時。

　　6.電量監測

　　定期檢測電池電量，當電池出現欠壓時會記錄欠壓狀態，上報異常電壓狀態;同時還具有掉電監測功能，當無線水表異常掉電時，及時保存計量數據，防止數據丟失。

　　7.預付費管理

　　給收費部門提供多種收費方式，配合客戶端軟件可實現后付費、預付費、混合收費等多種付費方式。可開啟階梯價格(預付費)計費功能，最多可支持5個階梯的水價及對應水量的設置(階梯數可設置為1~5);在預付費功能情況下，可開啟剩余水量不足告警功能。根據當前計費周期內總金額計算出剩余水量，低于設置告警值時，將閥門關閉一定開閥幅度(默認為開閥1/2，也可設任意開閥幅度)減小水量提醒用戶及時充值，當金額用完后，會完全關閉閥門。

LORA系統介紹

　　LoRa無線遠傳水表解決方案由LoRa無線遠傳水表、LoRa無線中繼器、LoRa無線采集器/手持器、遠程管理平臺組成。

　　1.數據管理層：數據管理平臺具有用戶管理、設備管理、集中抄表、計量收費、數據查詢分析、遠程監控等功能。

　　2.數據傳輸層：通過采集器經由2G/4G/LAN與Internet連接，將終端數據傳輸至遠程服務器。

　　3.數據采集層：由采集器、中繼器和無線水表設備組成，采集器通過無線方式采集設備的狀態及用量等數據，對終端設備進行遠程操控等。

無線手持機介紹

　　LoRa無線手抄機具備各種參數設置和數據讀取功能，可不使用管理軟件平臺而單獨使用，也可作為管理軟件平臺的補充。

　　功能特點：

　　◆ 流線型設計，防滑處理，外形大小適中，操作方便;

　　◆ USB 高速傳輸，先進文件系統，支持DBF數據庫;

　　◆ 可進行數據批處理和無線傳輸;

　　◆ 彩色液晶顯示，帶觸摸屏，操作方便;

　　◆ 使用可充電鋰電池，減少用戶維護成本;

　　◆ 內嵌生產測試界面，便于批量生產測試。

無線中繼器介紹

　　無線水表中繼器在表端與采集器通訊距離較遠或信號傳輸較弱時起到中繼或放大傳輸信號的作用;

　　無線水表中繼器對所掛載的無線水表數量沒有限制;

　　中繼器使用大容量鋰亞硫酰氯電池，電池容量可達20000mAH，且中繼器電池可更換，一般情況下終身免維護;

　　具有普通型與防水型兩種規格，普通型應用于室內環境;防水型可應用于野外惡劣環境。

無線手持機介紹

　　LoRa無線采集器集成了數據采集，數據上行，無需單獨設置網關，沒有安裝環境限制，更便于現場調試。設備采用市電供電或太陽能供電，理論上沒有帶載數量限制，可將無線水表數據實時通過無線或有線的方式傳輸至服務器。

　　功能特點：

　　●集成了無線及有線接口，同一采集器可以同時支持無線、有線水表的抄收及其他類型儀表的集抄;

　　●采用透明傳輸和打包上傳相結合的方式，支持多種不同類型設備的接入，可擴展實現四表集抄等方案，擴展方便;

　　●具備遠程升級功能;

　　●可采用220V供電或太陽能供電。
